Fonctionnalités Avancées

Lorsque vous sélectionnez l'option Nettoyer l'écran, celui-ci est verrouillé afin d'éviter toute modification accidentelle du thermostat pendant que vous le nettoyez.

1. Appuyez sur MENU.

2. Faites défiler jusqu'à Préférencese et sélectionnez cette option.

3. Sélectionnez Affichage.

4. Sélectionnez Nettoyer l'écran.
   Un message vous demande si vous souhaitez nettoyer l'écran pendant 30 secondes.

5. Appuyez sur Oui. Un compte à rebours affiche le temps écoulé jusqu'à la réactivation de l'écran.

Vous pouvez régler les options de sécurité pour empêcher toute modification non autorisée des paramètres système.

1. Appuyez sur MENU.

2. Faites défiler jusqu'à Verrouillage de l'écran et sélectionnez-le.

Options du mode Verrouillage de l'écran

• Déverrouillé : Accès complet autorisé.

• Partiellement verrouillé : Seule la température peut être modifiée.

• Verrouillage complet : Aucun accès autorisé.

Le menu VERROUILLAGE DE L'ÉCRAN comporte une option permettant d'exiger un code d'accès pour modifier le paramètre de verrouillage de l'écran. Si vous choisissez cette option, le thermostat vous fournira un code d'accès. Veillez à le conserver.

Consultez les informations sur le revendeur si vous devez contacter votre installateur pour l'entretien, les réparations ou les mises à niveau.

1. Appuyez sur MENU.

2. Faites défiler vers le bas et sélectionnez Mon Pro.

La commutation automatique est disponible si le thermostat est configuré pour au moins 1 étape de chauffage et 1 étape de refroidissement, et si l'ISU 3000 est réglé sur «Auto».

Lorsque le thermostat est configuré de cette manière, vous pouvez sélectionner «Auto» comme l'une des options sous «Mode système».

ISU 3015 correspond au réglage du différentiel de commutation automatique. Il peut être réglé entre 0 et 5 °F (0 et 2,5 °C). En mode automatique, le client peut toujours régler le point de consigne de chauffage et de refroidissement à la même température, quel que soit le réglage du différentiel, bien que la plupart des clients préfèrent avoir un point de consigne de refroidissement supérieur d'au moins 3 degrés au point de consigne de chauffage. Lorsque 0 est sélectionné, nous appliquons un différentiel de 1,5 °F en arrière-plan pour garantir que le chauffage ne se mette pas en marche après l'arrêt du refroidissement ou vice-versa.

Le différentiel correspond au nombre minimum de degrés que la température doit augmenter ou diminuer avant de passer du chauffage au refroidissement en mode de commutation automatique. Exemple : avec un différentiel de 3, si le chauffage et le refroidissement étaient tous deux réglés sur 70 et que le chauffage avait été utilisé en dernier, la température devrait augmenter d'au moins 3 degrés au-dessus du point de consigne du chauffage avant que le thermostat n'active le refroidissement. Il fonctionnerait alors en mode refroidissement jusqu'au point de consigne et alternerait entre le refroidissement et l'arrêt pour maintenir le point de consigne. La température devra alors baisser d'au moins 3 degrés en dessous du point de consigne de refroidissement avant que le chauffage ne puisse se mettre en marche.

Si la climatisation est utilisée pour la déshumidification, nous imposons une baisse de température supplémentaire en dessous de la quantité de refroidissement excessif, (ISU 9070) avant de repasser en mode chauffage.

Chauffage d'appoint :

Le chauffage d'appoint fonctionne comme une solution de secours à la Thermo pompe. Il fonctionne avec la Thermo pompe lorsque :

• Le thermostat est réglé sur le mode Chauffage.

• Le chauffage de secours est réglé sur électrique (ISU 2180).

• Les conditions de charge déterminent si le chauffage d'appoint est nécessaire.

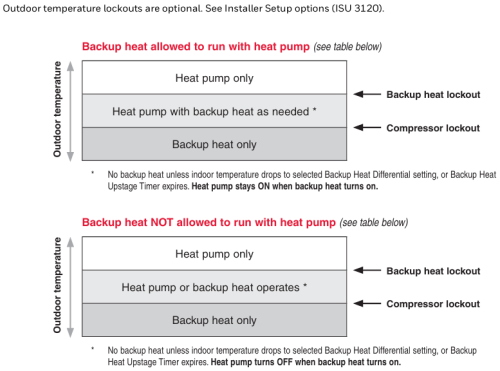

La Thermo pompe peut être verrouillée en mode Chauffage par le réglage du point d'équilibre (ISU 3120) ou si le chauffage d'appoint est au gaz ou au fioul et que le différentiel de chauffage d'appoint (ISU 3090) ou la minuterie de mise en marche (ISU 3110) sont utilisés.

Chauffage d'urgence :

Le chauffage d'urgence se déclenche lorsque vous basculez manuellement le thermostat en mode chauffage d'urgence. Lorsque le thermostat est en mode Chauffage d'urgence, la thermopompe est verrouillée.

Le mode Chauffage d'urgence n'est disponible que lorsque le thermostat est réglé pour contrôler une Thermo pompe ou un climatiseur individuel plus un ou plusieurs étapes de chauffage d'appoint.

Depuis l'écran d'accueil, appuyez sur Mode. Vous pouvez régler le thermostat sur Chauffage, Arrêt, Refroidissement, Chauffage d'urgence ou Auto. (Le mode Auto peut ne pas être disponible en fonction des paramètres de l'installateur.)

Lorsque le thermostat est réglé sur le mode Chauffage d'urgence, la thermopompe est verrouillée et le chauffage d'appoint est utilisé pour maintenir le point de consigne de chauffage.

Si l'ISU 2175 est réglé sur « Drive aux and E together » (Commander aux et E ensemble), alors en cas d'appel pour le chauffage d'urgence ou le chauffage auxiliaire, les bornes E et AUX sont toutes deux alimentées. En général, le chauffage d'appoint est câblé à Aux et E n'est pas utilisé lorsqu'il est réglé de cette manière. ISU 2175 n'est disponible que lorsqu'il y a une seule étape de chauffage auxiliaire.

Si l'ISU 2175 est réglé sur « Aux and E independent » (Aux et E indépendants), alors en cas d'appel pour le chauffage d'urgence, la borne E est alimentée et la borne Aux ne l'est pas. Le fil vers Aux contrôle une source de chaleur qui fonctionne comme chauffage d'appoint pour la Thermo pompe lorsque le mode est réglé sur « Heat » (Chauffage). Le fil relié à E commande une source de chaleur qui fonctionne indépendamment de la Thermo pompe lorsque le mode est réglé sur Chauffage d'urgence. Dans la plupart des cas, la Thermo pompe utilise la même source de chaleur pour le chauffage auxiliaire et le chauffage d'urgence.

Les systèmes à double combustible (thermo pompe avec chaudière à gaz ou à mazout de secours) ne peuvent pas faire fonctionner la thermo pompe et la chaudière en même temps, car cela pourrait endommager le serpentin. Si le thermostat est réglé sur « Le thermostat contrôle le chauffage d'appoint » dans ISU 2190, le thermostat ne fera jamais fonctionner la thermopompe et la chaudière en même temps. Si le mode 2190 est réglé sur « Le kit de combustible fossile externe contrôle le chauffage d'appoint », le thermostat peut alors alimenter la thermo pompe et le chauffage d'appoint en même temps, lorsque les conditions de charge sont élevées, et le kit de combustible fossile externe veillera à verrouiller la thermo pompe lorsqu'il fait fonctionner la chaudière.

Au fil du temps, l' du thermostat apprend combien de temps il faut à votre système pour atteindre la température programmée.

Le thermostat active le système de chauffage/climatisation à l'avance et veille à ce que la température programmée soit atteinte à l'heure prévue, quelles que soient les conditions météorologiques. Par exemple, si la période du programme Wake est réglée sur 6 h 00 avec un réglage de chaleur de 70 degrés, le chauffage s'allumera avant 6 h 00, de sorte que la température soit de 70 degrés à 6 h 00. Le thermostat affiche «En récupération »au-dessus de la température intérieure lorsqu'il active le système à l'avance.

La récupération adaptative calcule la rampe de récupération en fonction de l'écart entre la température ambiante et la température de consigne, des performances antérieures de l'équipement et de l'historique météorologique, permettant ainsi au thermostat de démarrer la récupération au moment optimal afin d'atteindre la température de consigne programmée à l'heure prévue. Le thermostat utilise deux rampes de récupération lorsqu'il est configuré pour contrôler un système de thermo pompe : une rampe pour le compresseur et une rampe pour le chauffage d'appoint. Une fois que la température ambiante croise la rampe du compresseur, celui-ci se met en marche jusqu'à ce que le point de consigne soit atteint. Si la température ambiante n'augmente pas assez rapidement et croise la deuxième rampe, le chauffage d'appoint se met en marche. Il faut environ une semaine au thermostat pour s'adapter aux conditions météorologiques, aux performances de l'équipement et à la construction de la maison. Si le réglage de température est atteint trop tôt ou trop tard, la rampe est ajustée pour la récupération du lendemain. Voir la figure ci-dessous :

Si vous préférez ne pas utiliser cette fonction, appuyez sur Menu > Préférences > Récupération adaptative et sélectionnez Désactivé. Le thermostat ne commencera alors pas à chauffer ou à refroidir avant l'heure prévue dans le programme de confort.

« Température ressentie » est un réglage qui tient compte de la température intérieure, de l’humidité relative et de la température extérieure afin d’optimiser le confort. Par exemple, lorsque l'humidité relative est très élevée, une température de 21 °C semble beaucoup plus chaude que lorsque l'humidité relative est très faible. Pour cette raison, lorsque la température ressentie est activée, l'affichage peut indiquer une température plus élevée que celle indiquée par d'autres thermostats lorsque l'humidité relative est élevée.

Si vous préférez ne pas utiliser cette fonction, vous pouvez la désactiver dans Menu > Préférences > Affichage > Température ressentie.

Un thermostat mécanique ou électronique classique ne contrôle pas la température avec précision au point de consigne. Il existe généralement un décalage (différentiel) au niveau du point de contrôle lorsque la charge du système change. De nombreux facteurs contribuent à ce décalage, notamment le différentiel du commutateur, le décalage thermique, le dépassement, les fréquences de cycle et la charge du système.

Cependant, Thermostat de la série ElitePRO™ fonctionne de manière très différente d'un thermostat mécanique ou électronique classique lorsque le différentiel est réglé sur « confort ». Le différentiel est toujours réglé sur « confort » et n'est pas réglable lors du contrôle d'une chaudière à deux étapes ou d'une thermopompe à deux étapes sans chauffage d'appoint. L'algorithme exclusif du thermostat élimine les facteurs à l'origine du décalage (différentiel). Cela rend le contrôle de la température plus précis que celui d'un thermostat mécanique ou électronique classique. L'algorithme de contrôle de la température est appelé contrôle proportionnel plus intégral (P + I).

Le capteur du thermostat ou le capteur intérieur détecte la température actuelle de la pièce. L'erreur proportionnelle est calculée en comparant la température détectée à la température de consigne. L'écart par rapport au point de consigne correspond à l'erreur proportionnelle.

Le thermostat détermine également l'erreur intégrale, qui est un écart basé sur la durée de l'erreur (combien de temps la température ambiante détectée s'est écartée de la température de consigne). La somme des deux erreurs correspond à l'erreur (P + I).

La fréquence du cycle utilisé pour atteindre et maintenir la température de consigne est calculée à l'aide de l'algorithme de contrôle P + I. L'ajout de l'erreur intégrale est ce qui différencie le thermostat de nombreux autres thermostats mécaniques et électroniques.

Pour l'etape 2 des systèmes conventionnels ou les thermo pompes à 2 etapes sans chauffage d'appoint

Le thermostat utilisera l'etape de chauffage nécessaire pour maintenir la température intérieure à moins de 1 °F (0,5 °C) du point de consigne. Le thermostat active l'etape 2 lorsque la capacité de l'etape 1 atteint 90 %.

Thermo pompe avec chauffage d'appoint électrique lorsque le différentiel est réglé sur « Confort »

Le thermostat utilisera l'etape de chauffage nécessaire pour maintenir la température intérieure à moins de 1 °F (0,5 °C) du point de consigne. Le thermostat active le chauffage d'appoint lorsque la capacité de l'étape de compresseur la plus élevée atteint 90 %.

Thermo pompe avec chauffage d'appoint électrique lorsque le différentiel est réglé sur 2 °F ou plus (réglable de 2 °F à 15 °F)

Si la température intérieure descend jusqu'à la valeur du différentiel alors que le compresseur fonctionne à son étape la plus élevée, le thermostat continue à faire fonctionner les étapes de la thermopompe et active également le chauffage d'appoint.

Par exemple, si le différentiel de chauffage d'appoint est réglé sur 2 °F (1,0 °C), la température intérieure doit être inférieure de 2 °F (1,0 °C) au point de consigne avant que le chauffage d'appoint ne s'active. Lorsqu'un changement de température manuel est effectué, il y a généralement un délai avant que le thermostat n'active le chauffage d'appoint, quels que soient les réglages de la minuterie de montée en puissance. Lorsque le différentiel est réglé sur une valeur autre que « Confort », les réglages de la minuterie de mise en marche et de la minuterie de temporisation sont également disponibles.

Pompes à chaleur bi-énergie avec chauffage d'appoint au gaz ou au mazout

Si le thermostat est configuré pour contrôler le double combustible, le différentiel ne peut pas être réglé sur « Confort ». Il sera réglé par défaut sur 2 °F et peut être réglé entre 2 °F et 15 °F.

Si la température intérieure descend à la valeur du différentiel alors que l'etape du compresseur fonctionne à son niveau maximal, le thermostat mettra fin à l'appel des etapes de la thermopompe et fera fonctionner le niveau de chauffage au combustible fossile.

Par exemple, si le différentiel de chauffage d'appoint est réglé sur 2 °F (1,0 °C), la température intérieure doit être inférieure de 2 °F (1,0 °C) au point de consigne avant que le thermostat n'arrête la thermopompe et ne fasse fonctionner le chauffage à combustible fossile.

Lorsqu'un changement de température manuel est effectué, il y a généralement un délai avant que le thermostat ne mette en marche le chauffage d'appoint, quels que soient les réglages de la minuterie de phase supérieure.

Le réglage de la minuterie de montée en étage n'est disponible que lorsque :

• Le thermostat est configuré pour une thermopompe avec une étape de chauffage d'appoint (électrique ou à combustible fossile).

Les options de la minuterie de secours sont « Off » (désactivé), 30 minutes à 16 heures. Le réglage par défaut est « Off » (Désactivé). Si le différentiel est réglé sur « CONFORT », la minuterie de montée en étage est limitée à 30-60 minutes.

La minuterie de montée en étage permet* au chauffage d'appoint de fonctionner lorsque l'etape de la thermo pompe la plus élevée a fonctionné pendant plus longtemps que le réglage de la minuterie dans des conditions stables. L'état stable signifie que le thermostat fonctionne par cycles pour maintenir le point de consigne.

Le fait d'augmenter manuellement le point de consigne ou de modifier le point de consigne programmé ne déclenche pas le temporisateur de chauffage d'appoint. Dans ces conditions, le thermostat n'utilisera pas le chauffage d'appoint à moins qu'une autre condition ne déclenche son fonctionnement (différentiel, point d'équilibre ou passage manuel du thermostat en mode chauffage d'urgence).

*Le différentiel et la minuterie de niveau supérieur sont conçus pour limiter le chauffage d'appoint pour les clients soucieux de leur consommation d'énergie. Le chauffage d'appoint ne fonctionne pas nécessairement après l'expiration de la minuterie, même dans un état stable. Une fois que le minuteur expire en état stable, le thermostat calcule s'il doit ou non activer le chauffage d'appoint en fonction de la capacité de charge de l'etape de thermo pompe la plus élevée.

Si la Thermo pompe a du mal à maintenir le point de consigne, nous vous suggérons de suivre l'une des étapes suivantes :

1. Vérifiez que la Thermo pompe fonctionne comme prévu.

2. Définissez un point d'équilibre. Si un point d'équilibre est déjà utilisé mais que la Thermo pompe ne peut pas supporter la charge même lorsqu'elle fonctionne correctement, l'installateur devra peut-être augmenter ce réglage.

3. Pour les thermopompes avec chauffage d'appoint électrique, réglez le différentiel sur « Confort », ce qui permet d'utiliser le chauffage d'appoint de manière plus intensive.

La minuterie de temporisation du chauffage d'appoint est disponible pour tout système à deux types de chauffage, le différentiel du chauffage d'appoint est réglé sur 2 °F (1,0 °C) ou plus, et la minuterie de temporisation du chauffage d'appoint est réglée sur 30 minutes ou plus. Contrairement à la minuterie de mise en marche, la minuterie de temporisation peut être activée par un changement de point de consigne de température (sans limitation à l'état stable). La minuterie de temporisation démarre lorsque l'etape la plus élevée du type d'équipement précédent s'active. Le réglage par défaut est « Auto » et le thermostat retardera l'utilisation du chauffage d'appoint aussi longtemps que possible lorsque le point de consigne est modifié. Si ce paramètre est modifié et réglé sur une valeur autre que Auto, le chauffage d'appoint sera FORCÉ de s'activer une fois ce délai écoulé.

Si le chauffage principal fonctionne comme prévu, le chauffage d'appoint ne sera pas utilisé pour atteindre le point de consigne de la période de programmation suivante. Le chauffage d'appoint est toujours limité pendant une récupération programmée lorsque la fonction de récupération intelligente adaptative est utilisée. Voir la remarque ci-dessous.

Ces réglages permettent à l'installateur de maintenir l'équipement à son etape de fonctionnement la plus élevée jusqu'à ce que le point de consigne souhaité soit atteint. Ce réglage est recommandé pour les thermopompes géothermiques afin de permettre à la boucle de se reposer.

Lorsqu'il est réglé sur « non » (par défaut), le thermostat fait passer les étapes en fonction des conditions de charge et du réglage de la fréquence de cycle pour ces étapes.

1. « Terminer avec la haute étape de refroidissement » correspond à ISU 3020.

2. « Terminer avec l'etape de chauffage élevé » correspond à ISU 3021.

3. Réglez sur Oui pour activer ces fonctions. La valeur par défaut est Non.

Thermostats de la série ElitePRO™ peuvent être configurés pour contrôler un ventilo-convecteur à 2 tubes ou à 4 tubes.

Ventilo-convecteur à eau chaude - Un ventilo-convecteur à eau chaude nécessite que le thermostat alimente W pour faire circuler l'eau chaude dans un serpentin situé à l'intérieur du conduit d'alimentation CVC, puis active le ventilateur pour souffler de l'air sur le serpentin chaud et le distribuer dans la pièce. Thermostat de la série ElitePRO™ active une seule vitesse de ventilateur, câblée à G pour ces systèmes.

Ventilo-convecteur à 4 tubes - Un ventilo-convecteur à 4 tubes nécessite que le thermostat alimente W pour faire circuler l'eau chaude à travers un serpentin d'eau chaude ou alimente Y pour faire circuler l'eau froide à travers un serpentin d'eau froide. Le thermostat active ensuite le ventilateur soufflant pour souffler de l'air sur le serpentin chaud et le distribuer dans la pièce. La plupart des ventilo-convecteurs à 4 tubes ont plusieurs vitesses de ventilation. Le ventilateur à faible vitesse est câblé à G. Le ventilateur à vitesse moyenne est connecté à Y. Le ventilateur à vitesse élevée (s'il est utilisé) est connecté à U. Il existe d'autres réglages spéciaux pour les ventilo-convecteurs qui peuvent varier selon les systèmes. Ces réglages sont décrits dans la section Unités de ventilation.

Ventilo-convecteur à 2 tubes - Un ventilo-convecteur à 2 tubes alimente la même borne (Y) pour faire circuler l'eau chaude dans un serpentin et pour faire circuler l'eau froide dans un serpentin. Par conséquent, un thermostat qui contrôle un ventilo-convecteur à 2 tubes doit savoir si le tuyau est chaud ou froid. Lorsqu'il détecte que le tuyau est chaud, le thermostat passe automatiquement en mode chauffage. Lorsqu'il détecte que le tuyau est froid, le thermostat passe automatiquement en mode refroidissement. S'il existe une étape de chauffage d'urgence, l'utilisateur peut basculer manuellement le thermostat en mode de chauffage d'urgence lorsque la température du tuyau est inférieure au seuil de chauffage défini. Dans ce cas, le thermostat active l'Aux pour faire fonctionner le chauffage d'appoint.

Thermostat de la série ElitePRO™ existe différentes options pour passer du mode chaud au mode froid en fonction de la température du tuyau.

• Le Thermostat de la série ElitePRO™ peut être utilisé avec un capteur 10K ou 20K

• Le Thermostat de la série ElitePRO™ peut être utilisé avec un interrupteur à contact sec (comme un aquastat) pour passer du mode chauffage au mode refroidissement en fonction de la température du tuyau. Les schémas de câblage de la section consacrée aux ventilo-convecteurs montrent comment câbler le commutateur à contact sec ou le capteur câblé à cette fin. La section ISU montre les paramètres de configuration.

En mode chauffage ou climatisation, le Thermostat de la série ElitePRO™ active le ventilateur pour souffler l'air sur le serpentin et diffuser la climatisation dans la pièce. La plupart des unités PTAC ont plusieurs vitesses de ventilation. Le ventilateur à basse vitesse est câblé à G. Le ventilateur à deuxième vitesse est câblé à Y2. Sur un système à 2 vitesses de ventilateur, Y2 correspond à la vitesse élevée. Sur un système à trois vitesses de ventilation, Y2 correspond à la vitesse moyenne. Le ventilateur à troisième vitesse (s'il est utilisé) est connecté à U. Si U est utilisé pour une troisième vitesse de ventilateur, celle-ci sera la vitesse élevée. Il existe d'autres réglages spéciaux pour les ventilo-convecteurs qui peuvent varier selon les différents systèmes abordés dans cette section.

PTAC - Un PTAC fonctionne de la même manière qu'une Thermo pompe, à l'exception qu'il dispose de plusieurs réglages de vitesse de ventilateur. S'il existe une étape de chauffage d'urgence, l'utilisateur peut passer manuellement le thermostat en mode de chauffage d'urgence. En mode chauffage, le thermostat peut également alimenter l'Aux pour faire fonctionner le chauffage d'appoint.

En mode chauffage ou climatisation, le Thermostat de la série ElitePRO™ active le ventilateur pour souffler l'air sur le serpentin et diffuser la climatisation dans la pièce. La plupart des unités PTAC ont plusieurs vitesses de ventilation. Le ventilateur à basse vitesse est câblé à G. Le ventilateur à deuxième vitesse est câblé à Y2. Sur un système à 2 vitesses de ventilateur, Y2 correspond à la vitesse élevée. Sur un système à trois vitesses de ventilation, Y2 correspond à la vitesse moyenne. Le ventilateur à troisième vitesse (s'il est utilisé) est câblé à U. Si U est utilisé pour une troisième vitesse de ventilateur, celle-ci sera la vitesse élevée.

Fonctionnement de la séquence du ventilateur

(ISU 2105, 2106, 2107)

Les ISU 2105 à 2107 sont utilisés pour sélectionner le nombre de vitesses de ventilateur contrôlées sur un ventilo-convecteur ou un système PTAC et pour attribuer (ou recevoir des instructions) l'endroit où ces vitesses sont câblées.

(ISU 3320)

L'ISU 3320 permet à l'installateur de sélectionner la manière dont la vitesse du ventilateur est contrôlée lorsque le thermostat contrôle un ventilo-convecteur ou un PTAC à plusieurs vitesses de ventilation. Les options sont Auto, Vitesses multiples ou Toutes autorisées. Lorsque l'ISU 3320 est réglé sur Auto, le thermostat utilise l'algorithme de rampe du ventilateur pour contrôler la vitesse du ventilateur en fonction de la demande de chauffage ou de refroidissement. Le ventilateur sera éteint en l'absence de demande de chauffage ou de refroidissement. Si l'ISU 3320 est réglé sur Vitesses multiples, l'utilisateur peut sélectionner Lo, Med ou Hi dans le menu du ventilateur. Le thermostat fonctionnera en continu à la vitesse sélectionnée. Si ISU 3320 est réglé sur Tout autorisé, l'utilisateur peut sélectionner Auto, Lo, Med ou Hi dans le menu du ventilateur. Lorsque Auto est sélectionné, le ventilateur ne fonctionne que pendant les demandes de chauffage ou de refroidissement et la vitesse à laquelle il fonctionne est basée sur l'algorithme de contrôle. S'il est réglé sur Lo, Med ou Hi, il fonctionnera en continu à la vitesse sélectionnée, aussi bien en mode veille qu'en mode chauffage ou refroidissement.

(ISU 3325)

ISU 3325 permet à l'installateur de choisir si le ventilateur démarre toujours à la vitesse maximale lorsqu'il y a une demande de chauffage ou de refroidissement. Certains systèmes l'exigent pour garantir que le ventilateur démarre correctement. Si cette option est activée, le ventilateur démarre à la vitesse maximale. S'il est réglé sur une vitesse autre que High, le thermostat réduira alors la vitesse du ventilateur à celle sélectionnée dans les paramètres du ventilateur ou la contrôlera à la vitesse correcte en fonction de l'algorithme de contrôle s'il est réglé sur AUTO.

(ISU 3340)

ISU 3340 permet à l'installateur de choisir si le ventilateur se réinitialisera en mode Auto après un certain délai lorsque l'utilisateur sélectionne le réglage Lo, Med ou Hi. Les options sont Off, 2 heures ou 4 heures. Si la position « Arrêt » est sélectionnée, le thermostat fonctionnera indéfiniment à la vitesse du ventilateur choisie par l’utilisateur, jusqu’à ce que cette vitesse soit modifiée manuellement.

(ISU 4010)

L'ISU 4010 permet à l'installateur de déterminer si une purge préalable à l'occupation est utilisée. Cette option s'applique à toute application commerciale légère qui dispose d'un ventilateur et utilise un programme. Ce réglage détermine si le ventilateur doit fonctionner avant le programme Occupé et, si oui, combien de temps à l'avance. Si un système à plusieurs vitesses de ventilation est utilisé, cette option fera fonctionner le ventilateur à la vitesse la plus élevée pendant cette période.

Le Thermostat de la série ElitePRO™ vous permet d'utiliser la réduction à distance (parfois appelée détection d'occupation ou réduction d'occupation). Cette fonction d'économie d'énergie peut être activée à l'aide du capteur de mouvement interne de certains Thermostats de la série ElitePRO™, d'un ou plusieurs capteurs intérieurs sans fil, ou d'un capteur de présence qui ouvre ou ferme un interrupteur à contact sec.

Pendant les périodes d'occupation, le capteur de présence indique au thermostat de passer en mode STANDBY (paramètres de réduction) lorsqu'il n'y a personne dans la pièce. Si quelqu'un se trouve dans la pièce, le capteur suit les paramètres de la période d'occupation. Le capteur de présence est ignoré pendant les périodes d'absence. Si quelqu'un se trouve dans la pièce, le capteur suit les paramètres de programmation définis par l'installateur ou un paramètre de dérogation manuelle (s'il n'est pas verrouillé par l'installateur/le gestionnaire immobilier).

Pour utiliser la fonction d'économie d'énergie lorsqu'une pièce est inoccupée, mais qu'aucun programme régulier d'occupation n'a été défini :

L'installateur peut accéder au menu Programme et désactiver toute période programmée à l'exception de Occupé 1 (Commercial) ou Réveil (Résidentiel). De cette façon, le thermostat disposera d'un réglage de programme Occupé auquel il pourra revenir par défaut lorsqu'une occupation est détectée.

Les paramètres ISU 2240, 6020, 6030 et 6040 sont liés à la détection de présence. Si un capteur de présence ouvre ou ferme un interrupteur lorsqu'une présence est détectée, cet interrupteur est câblé à R au niveau du système CVC et à L au niveau du thermostat lorsqu'un EIM n'est pas utilisé. Si un EIM est utilisé , l'interrupteur est câblé aux bornes S1, S2, S3 ou S4.

Un délai de refroidissement à distance (ISU 6030) peut être défini pour forcer le thermostat à attendre avant de passer des réglages d'occupation aux réglages de veille. Cela permet de maintenir une température confortable dans la pièce si celle-ci est inoccupée pendant une courte période. Lorsqu'il est réglé sur 0 minute, le thermostat passe immédiatement des réglages « occupé » aux réglages « veille » lorsque la pièce est inoccupée.

Lecteur de carte d'hôtel :

Certains thermostats de ventilo-convecteurs utilisés dans les hôtels utilisent un réglage à distance déclenché par un porte-carte-clé de chambre. Si le client insère la carte-clé dans le support lorsqu'il se trouve dans la chambre, le thermostat passe aux réglages de température « Occupé ». Lorsqu'un EIM est utilisé, les fils du lecteur de carte sont reliés aux contacts S de l'EIM. Si l'EIM n'est pas utilisé, l'un de ces fils est relié à R sur le système CVC et l'autre fil est relié à L sur le thermostat/UWP. Consultez les schémas de câblage.

Configurer la fonction de réduction à distance

1. Sélectionnez une option de temporisation à distance dans l'ISU 2240 (voir la figure ci-dessous). Les thermostats ElitePRO et les capteurs intérieurs sans fil sélectionnés sont équipés d'un capteur de mouvement intégré. Les réglages « Contact sec » ou « Terminal L » nécessitent un capteur de présence externe qui ouvre ou ferme un interrupteur lorsqu'une présence est détectée.



   L'image de gauche montre les options lorsque l'EIM est utilisé, l'image de droite montre les options lorsque l'EIM n'est pas utilisé. Pour l'une ou l'autre option, vous pouvez faire défiler vers le bas pour sélectionner « Capteur sans fil et interne » qui n'apparaît pas sur les images.

2. Si un contact sec est utilisé pour lancer la fonction Remote Setback et qu'un EIM est utilisé, 6010 est utilisé pour attribuer le capteur de présence à un ensemble de contacts S sur l'EIM.



3. Le réglage ci-dessous s'affiche si Dry Contacts (Contacts secs) ou L Terminal (Borne L) est sélectionné pour 2240. Sélectionnez Normalement ouvert lorsque occupé ou Normalement fermé lorsque occupé, en fonction du type de dispositif à contact sec installé.

• Normalement ouvert lorsque occupé: le dispositif à contact sec est ouvert lorsque la pièce est occupée et se ferme lorsqu'elle est inoccupée.

• Normalement fermé lorsque la pièce est occupée: le dispositif à contact sec est fermé lorsque la pièce est occupée et s'ouvre lorsqu'elle est inoccupée.



4. ISU 6030 s'affiche sauf si « Aucun décalage à distance » est sélectionné pour ISU 2240. Sélectionnez un délai de recul à distance. Le délai de recul à distance oblige le thermostat à attendre avant de passer des réglages Occupé aux réglages Veille.

   Lorsque vous utilisez des capteurs sans fil et/ou le capteur radar interne, le délai défini pour l'ISU 6030 ne commence pas à décompter immédiatement après que la pièce soit devenue inoccupée. Le thermostat utilise un algorithme d'occupation basé sur les mouvements détectés dans un intervalle de temps spécifique. En général, le délai est d'au moins 10 minutes après le dernier événement d'occupation détecté, plus le temps configuré dans ISU 6030. Après le délai d'attente, le thermostat passera des réglages de chauffage/refroidissement occupé aux réglages de veille dans l'ISU 6040.



5. Sélectionnez les réglages de veille que vous souhaitez conserver lorsque le capteur de présence détecte que la pièce est inoccupée.



   Réduction à distance à l'aide d'un interrupteur à contact sec sur un Thermostat de la série ElitePRO™ avec EIM




   EIM Câblage de la borne S pour le capteur de présence

   Le capteur/commutateur de présence peut être câblé à l'un des 4 jeux de bornes S de l' EIM (S1, S2, S3 ou S4). Configurez les paramètres 2240, 6010, 6020, 6030 et 6040 de l' ISU sur le Thermostat de la série ElitePRO™ pour le réglage à distance.

   Réduction à distance à l'aide d'un interrupteur à contact sec sur un Thermostat de la série ElitePRO™ sans EIM

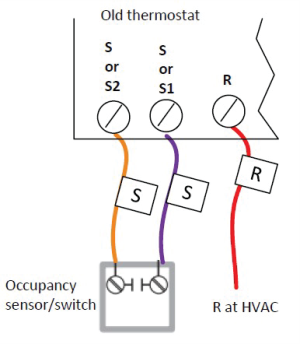

Modernisation du lecteur de carte d'hôtel

Si les fils reliés à S et S sur un thermostat précédent étaient connectés à un lecteur de carte ou à un autre capteur de présence à contact sec, ils peuvent être connectés au Thermostat de la série ElitePRO™ ou à l'EIM comme indiqué dans les schémas ci-dessous.

Un 10K/20K ne peut pas être connecté à L ou R comme indiqué ci-dessous. Un capteur 10K/20K se connecte à un ensemble de bornes S sur l'EIM ou le thermostat/UWP de la série ElitePRO™..

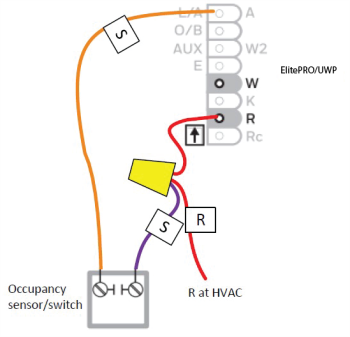

Dans les installations de modernisation:: Si le Thermostat de la série ElitePRO™ est utilisé sans EIM, vous pouvez raccorder l'un des fils existants à R au niveau du thermostat. La polarité n'a pas d'importance lors du recâblage vers R et L sur l'UWP. Suivez ensuite les réglages ISU suivants.

Un dispositif à contact sec, tel qu'un interrupteur humide, peut être connecté aux bornes S de l'UWP ou aux bornes S1, S2, S3 ou S4 du module d'interface de l'équipement. Lorsque le dispositif à contact sec détecte un problème, le thermostat affiche une alerte sur l'écran d'accueil avec les coordonnées du revendeur.

Si le thermostat fait partie des services Pro IQ, le message s'affiche également dans le logiciel pro et dans l'application du propriétaire.

Lorsque l'utilisateur touche l'alerte pour obtenir plus d'informations, l'écran de notification s'affiche, l'invitant à contacter son revendeur.

Les alertes de contact sec suivantes sont disponibles pour le Thermostat de la série ElitePRO™:

Alerte de bac de récupération plein

Lorsque le dispositif à contact sec détecte que le bac de récupération des condensats est plein, le thermostat envoie une alerte à l'utilisateur.

Alerte de filtre encrassé

Lorsque le dispositif à contact sec détecte un filtre à air encrassé (chute de pression à travers le filtre), le thermostat envoie une alerte à l'utilisateur pour qu'il remplace le filtre.

Alerte de fuite d'eau

Lorsque le dispositif à contact sec détecte une fuite d'eau, le thermostat envoie une alerte à l'utilisateur.

Alerte d'arrêt du système

Lorsque le dispositif à contact sec détecte un problème critique au niveau du système, le thermostat avertit l'utilisateur que le système a été arrêté. Lorsque le dispositif à contact sec détecte un problème avec le système (par exemple, détection de fumée), le thermostat n'active pas le chauffage, la climatisation, le ventilateur ou l'équipement IAQ tant que le contact sec n'est pas désactivé ou que la fonction n'est plus configurée sur le thermostat.

Alerte de maintenance requise

Lorsque le dispositif à contact sec détecte un problème nécessitant une intervention, le thermostat envoie une alerte à l'utilisateur.

Alerte de panne du ventilateur

L'alerte de panne du ventilateur protège l'équipement lorsqu'il n'y a pas de circulation d'air. Lorsque le dispositif à contact sec (par exemple, un interrupteur à voile) détecte l'absence de circulation d'air pendant 5 minutes après une demande de chauffage, de refroidissement ou de ventilation à air pulsé, le thermostat avertit l'utilisateur que le système a été arrêté en raison d'un manque de circulation d'air. Le thermostat active le ventilateur et verrouille tous les autres équipements jusqu'à ce que le dispositif à contact sec détecte à nouveau un flux d'air ou que la fonction ne soit plus configurée sur le thermostat.

Alerte personnalisée

Permet au revendeur de saisir une alerte personnalisée qui s'affichera lorsqu'un dispositif à contact sec est activé. Par exemple, un interrupteur à flotteur peut détecter lorsque votre pompe de puisard ne fonctionne pas.

Exemple de configuration du contact sec

Alertes personnalisées 1 à 4

Permet au revendeur de saisir une alerte personnalisée qui s'affichera lorsqu'un dispositif à contact sec est activé. Par exemple, un interrupteur à flotteur peut détecter lorsque votre pompe de puisard ne fonctionne pas.

Lorsque les alertes personnalisées 1 à 4 sont sélectionnées dans l'ISU 6005, le Thermostat de la série ElitePRO™ vous demande de nommer l'alerte, puis vous propose des options de paramètres supplémentaires liés à l'alerte. Ces paramètres sont les suivants :

• À quel ensemble de bornes S sur l'UWP ou l'EIM l'alerte de contact sec est-elle connectée (ISU 6190) ?.

  • Il y a des bornes S sur l'UWP et quatre (4) ensembles de bornes S sur l'EIM. Si un ensemble de bornes S est déjà configuré pour être utilisé par une autre alerte de contact sec (ou un autre capteur), il ne sera pas configurable.

• Si le commutateur connecté à ces bornes est normalement ouvert ou fermé (ISU 6200).

  • Le commutateur connecté aux bornes S peut être ouvert dans des conditions normales (sans alerte) ou fermé.

• Entrez le nom de l'alerte à contact sec (ISU 6210).

• Si un message d'alerte s'affiche lorsque l'alerte est active (ISU 6215).

  • Dans la plupart des cas, l'installateur souhaitera qu'un message d'alerte s'affiche sur le Thermostat de la série ElitePRO™ si une alerte de contact sec est active. Cependant, l'installateur peut utiliser l'« alerte » pour effectuer une autre action (comme faire fonctionner un ventilateur lorsque le capteur détecte un taux élevé de CO2). Il peut s'agir d'un fonctionnement normal et l'installateur peut ne pas souhaiter afficher d'alerte.

• Verrouillage du chauffage ou du refroidissement (ISU 6230)

  • Si l'installateur a choisi de verrouiller le chauffage ou la climatisation dans le cadre d'une condition d'alerte de contact sec personnalisée, le thermostat demandera alors : « Souhaitez-vous un délai avant le verrouillage (ISU 6600 ou 6620) ?. Par exemple, si quelqu'un utilisait un capteur de porte pour verrouiller le refroidissement, vous ne voudriez pas que le refroidissement s'arrête et redémarre à chaque fois que quelqu'un entre ou sort. Mais si la porte reste ouverte pendant un certain temps, vous souhaiterez peut-être arrêter le chauffage ou le refroidissement. » Ou : « Si vous souhaitez toujours une température maximale pour le refroidissement (ISU 6610) ou une température intérieure minimale pour le chauffage (ISU 6630). Exemple : si quelqu'un a configuré un verrouillage du chauffage lorsque la fenêtre était ouverte, qu'il a laissé la fenêtre ouverte et que la température intérieure est tombée à 4 °C, vous souhaiterez probablement que le chauffage continue de fonctionner, car le risque de gel des tuyaux l'emporte sur l'utilisation inefficace du chauffage avec une fenêtre ouverte. »

• Activer le ventilateur (ISU 6230)

  • Si cette option est sélectionnée, ce paramètre active le ventilateur lorsque l'alerte de contact sec personnalisée sélectionnée (contact sec personnalisé 1 à 4) est active.

• Activer la borne U personnalisée (ISU 6230, 6240, 6250, 6260)

  • Si vous choisissez d'activer un terminal U personnalisé lors d'une alerte personnalisée, le Thermostat de la série ElitePRO™ vous demandera de nommer les terminaux U utilisés. Ainsi, le menu d'état des équipements du Thermostat de la série ElitePRO™ peut indiquer ce qui est activé ou verrouillé. Par exemple, vous pouvez connecter une vanne d'arrêt aux contacts U. L'état affichera alors « Vanne d'arrêt activée » sous l'état de l'équipement.

• Verrouillage de l'humidificateur (ISU 8095)

  • Si le Thermostat de la série ElitePRO™ est configuré pour une alerte de contact sec personnalisée et pour contrôler un humidificateur, vous pouvez choisir de verrouiller l'humidificateur pendant une alerte de contact sec personnalisée (l'option d'alerte de fuite d'eau offre également ce réglage).

• Verrouillage du déshumidificateur (ISU 9145)

  • Si le Thermostat de la série ElitePRO™ est configuré pour une alerte de contact sec personnalisée et pour contrôler un déshumidificateur, vous pouvez choisir de verrouiller le déshumidificateur pendant une alerte de contact sec personnalisée.

• Activer le ventilateur (ISU 10065)

  • Si le Thermostat de la série ElitePRO™ est configuré pour une alerte de contact sec personnalisée et pour contrôler un ventilateur, vous pouvez choisir d'allumer le ventilateur pendant une alerte de contact sec personnalisée.

• Verrouillage du ventilateur (ISU 10140)

  • Si le Thermostat de la série ElitePRO™ est configuré pour une alerte de contact sec personnalisée et pour contrôler un ventilateur, vous pouvez choisir de verrouiller le ventilateur pendant une alerte de contact sec personnalisée.

Le Thermostat de la série ElitePRO™ peut être configuré pour des applications résidentielles ou commerciales légères (ISU 1010). Lorsque le thermostat est configuré pour un usage commercial, il est conforme au Code commercial, Titre 24, et offre les fonctionnalités suivantes :

• Langage commercial (occupé et inoccupé)

• Dérogation temporaire (la suspension permanente n'est pas autorisée)

• La durée de la dérogation temporaire est limitée à la durée définie par l'installateur

• Taux de rampe réglables

• Déclenchement de l'occupation

• Affichage du nom sur l'écran d'accueil

• Réduction à distance à l'aide d'un capteur de présence

• Sortie économiseur ou heure de la journée

• Purge avant occupation

• Options supplémentaires de contrôle de la déshumidification

Usage commercial

Appuyez sur 5 ou 6 pour régler la température. Elle sera maintenue jusqu'à la fin du délai que vous avez défini.

• Pour modifier la durée de maintien, appuyez sur Maintenir jusqu'à. Utilisez ensuite les boutons fléchés pour modifier la durée de maintien. Cette durée peut être réglée jusqu'à la durée maximale définie par l'installateur.

• Appuyez sur « Override » (Forcé) pour utiliser une température prédéfinie si une personne utilise la pièce pendant une période d'inoccupation. La nouvelle température sera maintenue pendant 1 heure et peut être ajustée jusqu'à la durée maximale définie par l'installateur.

Le programme prévu reprendra lorsque le minuteur de dérogation expirera. Appuyez sur « Annuler la mise en attente » à tout moment pour reprendre le programme.

Cette fonction maintient la température à un niveau économe en énergie après le passage du thermostat d'une période de programmation inoccupée à une période de programmation occupée , jusqu'à ce que quelqu'un appuie sur « Démarrer l'occupation». À votre arrivée, appuyez sur le bouton pour maintenir une température confortable pendant que la pièce est occupée. Cette fonction peut être utilisée dans une salle de classe qui n'est pas occupée tous les jours.

Appuyez sur les 5 ou 6 our régler la température ou la durée de maintien. La température est maintenue jusqu'à l'heure que vous avez définie. La température revient à un niveau économe en énergie une fois le délai écoulé ou la période d'occupation terminée.

Cette fonction n'est disponible que lorsqu'elle est programmée par l'installateur dans les modèles ISU 4020 et 4030.

Lorsque la vitesse de montée en température est désactivée, le thermostat recommence à fonctionner à l'heure prévue.

Lorsqu'un taux de rampe est réglé, la récupération commence plus tôt afin d'atteindre le point de consigne à l'heure programmée. En fonction de votre réglage de rampe de récupération et de l'écart par rapport au réglage du thermostat, celui-ci détermine à quel moment il doit mettre le système en marche.

Si le Thermostat de la série ElitePRO™ est configuré pour utiliser un capteur filaire, un capteur sans fil ou Internet pour la température extérieure (ISU 1060), vous pouvez régler les températures extérieures pour les journées douces, froides et chaudes de votre région. En réglant ces températures extérieures, le thermostat ajustera automatiquement la vitesse de rampe en fonction des conditions extérieures. Cela permet au thermostat d'économiser de l'énergie en démarrant la récupération au moment optimal lorsque les conditions extérieures changent.

L'emplacement du thermostat (nom) peut être affiché sur l'écran d'accueil. Voir le nom « BUREAU ». Cette fonction est utile lorsque plusieurs thermostats sont installés dans le bureau d'un responsable ou dans une salle d'équipement, afin d'identifier rapidement quel thermostat contrôle une zone ou un espace spécifique.

Lorsqu'il est configuré pour une application commerciale, le Thermostat de la série ElitePRO™ vous demandera de sélectionner la pièce dans laquelle il est installé lors de la configuration initiale. Si vous sélectionnez Oui pour ISU 1030, c'est le nom qui s'affichera sur l'écran d'accueil. Pour modifier le nom une fois la configuration terminée, accédez à Options d'installation > Appareils et capteurs - Thermostat. Sélectionnez ensuite Modifier la pièce. Vous pouvez choisir un nom de pièce présélectionné ou sélectionner Autre - Ajouter une pièce pour saisir un nom personnalisé.

Économiseur

Le thermostat peut contrôler un module économiseur afin d'assurer la ventilation pendant les périodes d'occupation et le refroidissement gratuit lorsque les conditions extérieures sont favorables. Dans certains climats, le système de refroidissement peut fonctionner plusieurs heures alors qu'il n'est pas nécessaire pour maintenir le confort intérieur. Lorsque les conditions extérieures sont favorables, la ventilation avec l'air extérieur permet d'obtenir le même niveau de confort à moindre coût.

Le thermostat fonctionne avec le module économiseur Jade W7212 pour les systèmes conventionnels et les modules économiseurs Jade W7213 et W7214 pour les systèmes à thermopompes.

Heure de la journée (TOD)

Le Thermostat de la série ElitePRO™ peut être configuré pour une sortie en fonction de l'heure de la journée lors de la configuration par l'installateur. Cette sortie est généralement utilisée pour contrôler les panneaux d'éclairage, en les allumant pendant les périodes d'occupation et en les éteignant pendant les périodes d'inoccupation.

Contrôle de l'économiseur à l'aide du Thermostat de la série ElitePRO™ sans EIM

Commande de l'économiseur à l'aide du Thermostat de la série ElitePRO™ avec EIM

“Le Thermostat de la série ElitePRO™ peut être configuré pour une purge avant occupation dans la configuration de l'installateur (ISU 4010). Lorsqu'il est configuré pour la purge avant occupation, le thermostat fait fonctionner le ventilateur pendant 1 à 3 heures avant chaque période d'occupation afin d'offrir un lieu de travail confortable à l'arrivée. Les options sont « Off » (désactivé) et 1 à 3 heures.
